风机盘管接线方法、故障、分类，全在这里了~~

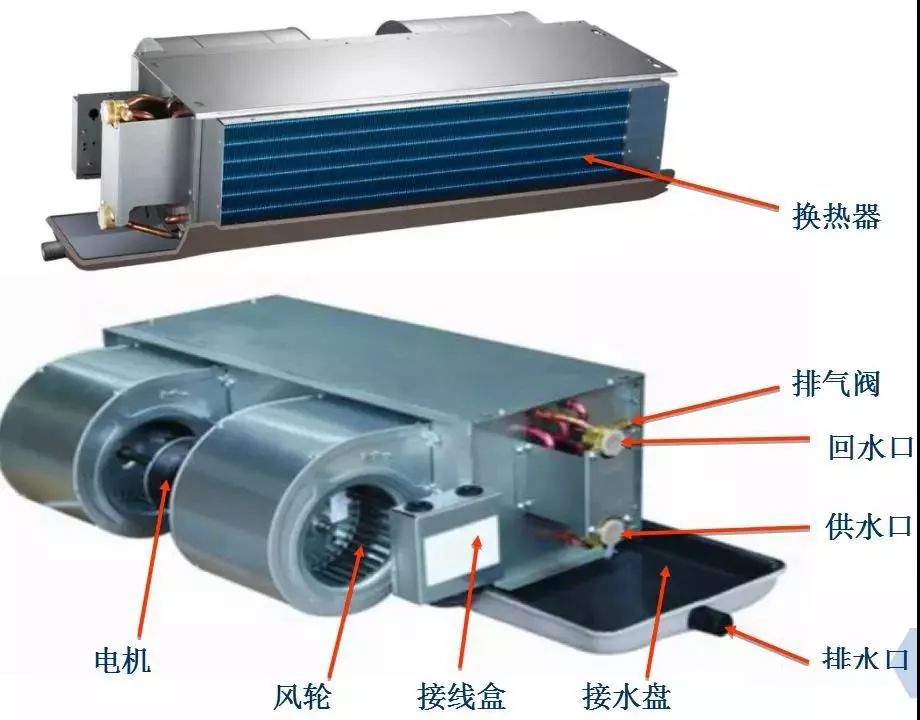

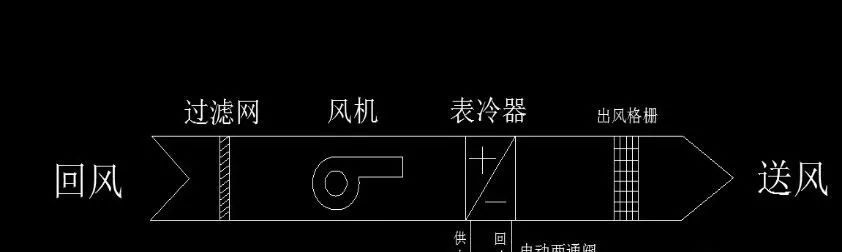

风机盘管是水系统中央空调末端设备，用于舒适性空调使用。主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

按结构形式分：立式、卧式、壁挂式、卡式等；

按安装方式分：明装和暗装；

按进水方式分：左式和右式。

壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。

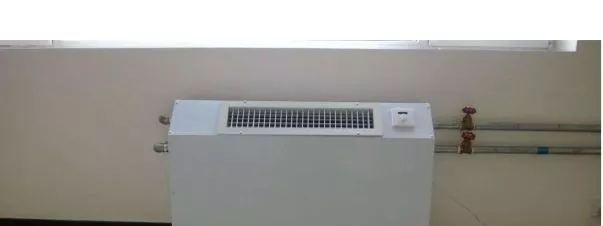

立式

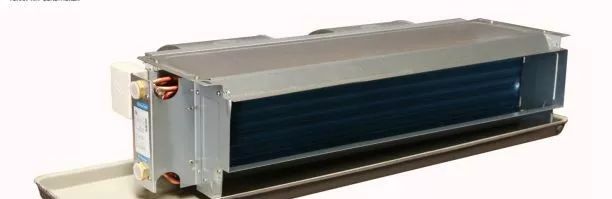

卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。

国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。

低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。

原理及安装

1、风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。简单控制：使用三速开关直接手动控制风机的三速转换与启停。

温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。

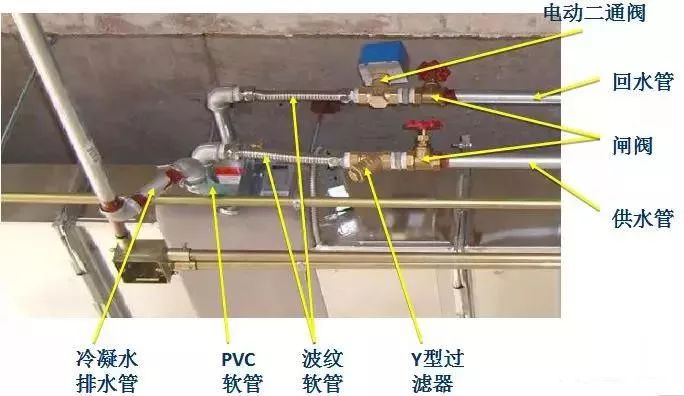

接管图

1、空调风口没风故障处理：

1.1、检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。

1.2、检查电机运转速度是否正常。

• 停机后感觉下风机表面温度是否正常；

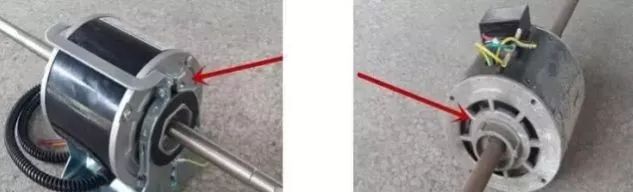

• 停机后手动转动风机是否灵活，如有阻力更换轴承，转动正常更换启动电容。

• 测量电机线圈是否正常，如不正常更换电机。

2、空调有噪音故障表现及处理方法：

• 轴承损坏产生的噪音：进行更换轴承。

• 与吊顶产生的噪音：调整盘管风机吊杆螺母高度，或处理风口与吊顶龙骨的摩擦。

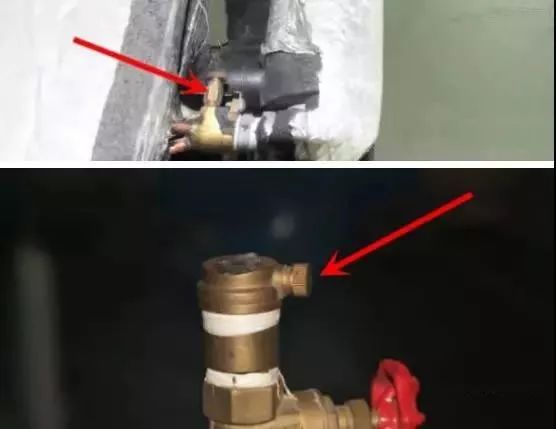

• 管道有空气产生的噪音：在盘管风机排气阀、楼层排气阀、末端排气阀将管道中的空气排尽。

3、空调有异味的处理方法

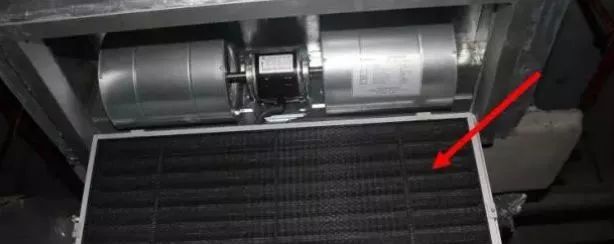

• 检查、清洗进风口过滤网。

• 检查盘管翅片是否有灰尘，如果有灰尘进行清洗。

• 检查风管内是否有异物、灰尘、积水等，进行清洁干净去除异味。

4、吹出的风不够冷（热）

• 温度档位设置不当；

• 盘管内有空气；

• 供水温度异常；

• 供水不足；

• 盘管肋片氧化。

5、漏水

• 滴水盘溢水。常见原因有：排水口（管）堵塞，排不出水或排水不畅。

• 滴水盘倾斜

• 放气阀未关

• 各管接头连接不严密

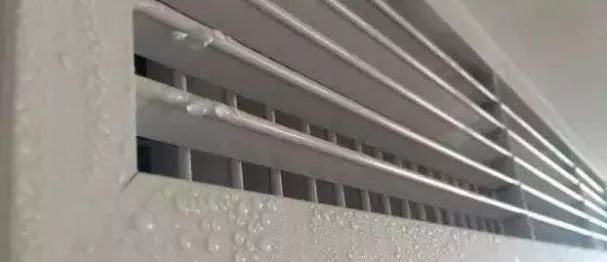

• 风口漏水。风口漏水可用ABS材料风口

6、有异物吹出

• 由于腐蚀造成风机叶片表面有锈蚀物；

• 空气过滤器破损，劣化；

• 保温材料破损，劣化；

• 机组内灰尘太多。

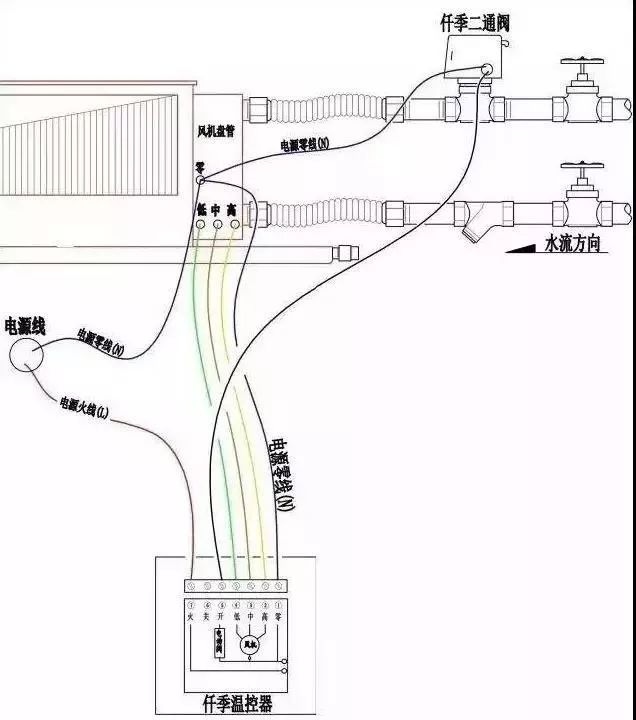

电动二通阀的接线图器

此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。缺点： 空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短； 优点：价格便宜

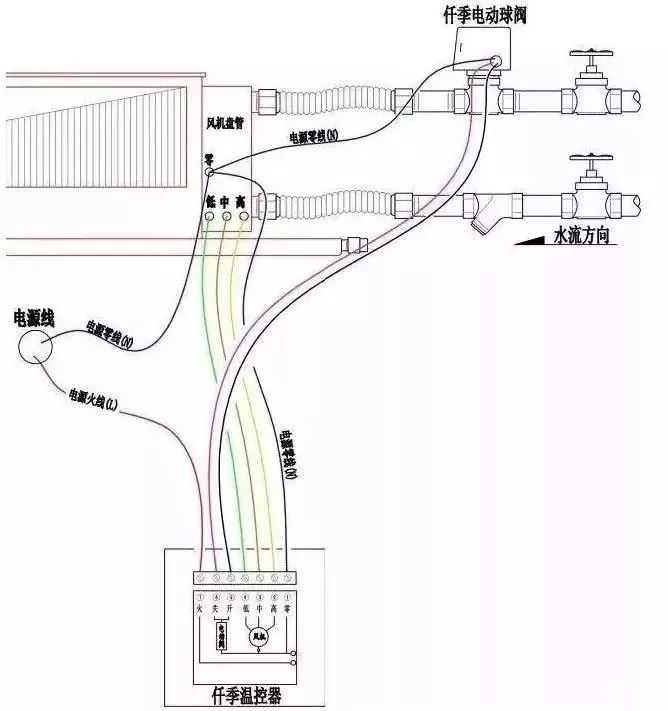

电动球阀接线图

此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。

未安装二通阀的温控器接线图
